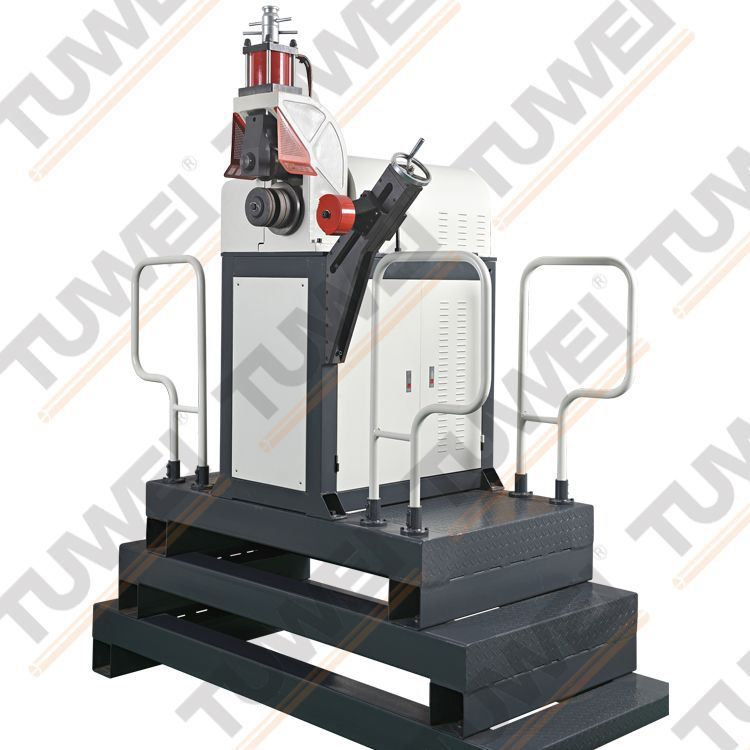

18'-60' MÁQUINA DE RASGAR RELÓGIO (TWG-8A)
TWG-8A é uma máquina de ranhuramento por laminação projetada para ranhurar tubos de aço sem costura de 18 a 60 polegadas, tubos de aço galvanizado e tubos de aço de plástico para revestimento.É um equipamento ideal para construção, especialmente para tubos de grande porte.
PARÂMETRO TÉCNICO
1,1 máx.diâmetro do tubo a ser ranhurado………………………………1829 mm
1,2 min.diâmetro do tubo a ser ranhurado …………………………….457 mm
1,3 máx.espessura da parede do tubo ………………………………………………13mm
1,4 máx.pressão do cilindro ………………………………………………… 10 Mpa
1.5 Capacidade do tanque ………………………………………………………………………….. 80 L
1.6 Taxa de rotação do eixo principal …………………………………………………….. 27 rpm
1.7 Motor principal…………………………………………………………………………..3kw, 380 V, trifásico
1.8 Motor da bomba ……………………………………………………………………….1,5kw, 380 V, trifásico
1.9 Dimensão do contorno (comprimento X largura X altura)………………………..2800 X 1000 X 3070 mm
2.10 Peso líquido da máquina………………………………………………………… 805 kg
2.11 Peso líquido do suporte do tubo ………………………………………635 kg
OPERAÇÃO DO PRODUTO
1. Todos os parâmetros desta máquina foram definidos antes da embalagem e entrega.Mas os trabalhadores devem verificar tudo antes de ranhurar.
2. Verifique o rolo superior e o rolo inferior
Há um marcador de tamanho em cada rolo, os trabalhadores devem verificar e escolher o rolo superior correspondente e o rolo inferior.Se o rolo superior e o rolo inferior não estiverem incorretos, precisam ser substituídos.Para o rolo superior, puxe o eixo do rolo superior, substitua o correto e fixe com o eixo do rolo superior.Para o rolete descendente, solte o parafuso de fixação do rolete descendente.Retire a arruela do rolo inferior.Retire o rolete inferior do eixo principal e substitua-o pelo correto.
3. Ajuste da roda guia
A principal função da roda guia é fazer com que o tubo gire de forma estável durante a ranhura.Girando a alavanca da roda-guia para fazer a roda-guia tocar a superfície do tubo após a partida, aperte a contraporca na estrutura da roda-guia.Ele deve se ajustar novamente quando diferentes tubos forem processados.Preste atenção para não fazer o tubo desviar do centro do eixo principal, caso contrário, o alargamento do tubo ficará maior.
4. Ajuste da profundidade da ranhura
4.1 Verifique se a amostra tem a mesma espessura de parede que o tubo a ser processado ou não.
4.2 Coloque o tubo no rolo descendente.
4.3 Ligue a máquina e pise no pedal, o rolo superior desce, pressione o botão 'Parada de emergência' assim que o rolo superior tocar a superfície do tubo.
4.4 Gire a porca de ajuste do ajustador de profundidade no sentido horário até tocar o topo do cilindro.
4.5 Gire a porca limitadora do ajustador de profundidade no sentido horário até encostar na porca reguladora.
4.6 Em seguida gire a porca limitadora no sentido anti-horário, até atingir a profundidade necessária.Esta profundidade é mostrada no ajustador de profundidade.Segure a porca limitadora, gire a porca de ajuste no sentido anti-horário até tocar na porca limitadora e travá-la. Em seguida, obtenha a profundidade do sulco áspero.
5. Usando o suporte de tubo
5.1 Confirme se a máquina está na posição horizontal e fixa.
5.2 Existem dois suportes de tubo com a máquina, o suporte frontal (Assistente) deve ser colocado 1 mater à frente da máquina e o suporte traseiro (Suporte principal) deve ser colocado a 3/4 do comprimento do tubo a ser processado.
Esta é uma máquina de sulcar grande e pesada, os trabalhadores devem estar familiarizados com o manual de operação antes de usá-la.
